东莞麦珂威尔自动化科技有限公司——精密四柱型伺服压力机

额定压力范围：2000N(200Kg) / 5000N(500Kg) / 10000N(1000Kg)/ 20000N(2000Kg)

压力精度：±0.3%F.S

最大行程：250mm / 300mm

压装速度：0.01-30mm/s

位移分辨率：0.001mm

空载最大速度：200mm/s

详情信息

伺服压力机系统介绍：

精密数控伺服电子压力机简称伺服压力机或伺服压装机、伺服压机、伺服压床、电子压床、电子压力机，其工作原理是由伺服电机驱动高精度滚珠丝杆进行精密压力装配作业，能够在压力装配作用中实现压装力与压入深度的全过程闭环控制，从而实现在线质量管理的精密压装。伺服压力机主要有压力模式和位置模式。压力模式是通过软件编程运动过程控制，传输到数控应用模块，再通过伺服驱动器驱动伺服电机的运动，经过传动装置实现输出端的运动控制。压轴压出后压力传感器通过形变量反馈模拟量信号，经过放大、模数转换，变成数字量信号输出到控制系统/PLC，实现压力监控;通过伺服电机解析编码器反馈位置信号，实现位置监控。位置模式是由伺服电机驱动高精度滚珠丝杆，通过控制电机转动角度实现对压头的精准位置控制。压头前端安装高灵敏压力传感器，采集实时压力，实现压力闭环控制。通过高速采集压装过程中的位置压力数据，实现精密压装的在线质量判断和数据信息化管理。

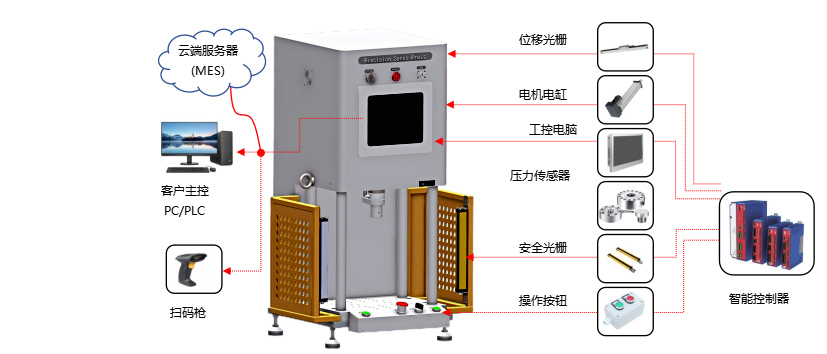

伺服压力机组成介绍：

伺服压力机主要由伺服电机；电动缸；主体机架；工控电脑；压力传感器；位移光栅尺(可选配)；安全防护罩(可选配)；安全光栅(可选配)智能控制器；扫码枪(可选配)；声光报警器(可选配)；操作按钮等组成。

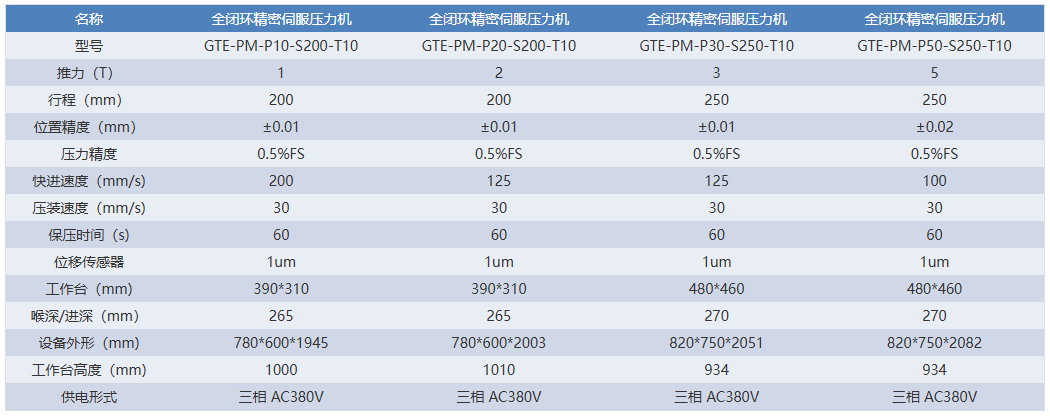

基于驱控一体的四柱型精密伺服压力机参数

基于驱控一体版本的伺服压力机俗称精密型压力机。伺服液压机应用伺服电机驱动主传动油泵,减少控制阀回路,对液压机滑块进行控制，适用于冲压、模锻、压装、校直等工艺。与普通液压机比较,伺服驱动液压机具有节能、噪声低、效率高、柔性好、效率高等优点,可以取代现有的大多普通液压机。伺服电机驱动高精度滚珠丝杆进行精密压力装配作业，能够在压力装配作用中实现压装力与压入深度的全过程闭环控制，从而实现在线质量管理的精密压装。伺服压力机主机结构可分为C型、弓形、两立柱和四立柱形式。
